Fjerne eller bytte kondensator?

Hovedgrunnen til at jeg skriver dette blogginnlegget er den store mengden sprikende og til dels misvisende informasjon jeg har sett rundt bruk av støykondensatorer. Spørsmålet dukker ofte opp: Er det greit å bare fjerne kondensatoren, eller må den erstattes med en ny?

Jeg har hørt mange forklaringer på hvorfor det angivelig skal være helt uproblematisk å fjerne den, men disse påstandene er i liten grad basert på faglig kunnskap. Dessverre har flere av dem blitt videreformidlet som fakta, uten kildekritikk – ofte av personer uten formell utdanning eller erfaring innen elektronikk.

Jeg har fagbrev som serviceelektroniker og har tidligere arbeidet som radio- og TV-reparatør. En betydelig del av både utdanning og yrkeserfaring har handlet om regelverk, sikkerhet og korrekt reparasjon og konstruksjon av elektrisk utstyr. Med dette utgangspunktet er det for meg kun ett riktig svar på spørsmålet: En defekt støykondensator skal erstattes – ikke fjernes.

Nedenfor forklarer jeg mer faglig hvorfor jeg er så tydelig på dette.

Regelverk og standarder – dette er ikke valgfritt

Støykondensatorer (ofte kalt EMI- eller nettkondensatorer) er ikke montert i elektriske apparater fordi produsenten “hadde lyst”, men fordi regelverk og harmoniserte standarder krever det. I Europa – inkludert Norge og resten av Skandinavia – er dette regulert gjennom EØS-avtalen og felles europeisk regelverk.

De viktigste rammene er:

EMC-direktivet (2014/30/EU)

Dette direktivet stiller krav til at elektrisk utstyr:

  • ikke forstyrrer annet utstyr via strømnettet eller elektromagnetisk stråling
  • selv tåler normal elektromagnetisk påvirkning

En symaskinmotor uten korrekt støydemping oppfyller ikke disse kravene. Fjerning av støykondensatoren endrer apparatets EMC-egenskaper og gjør at det ikke lenger samsvarer med det som er testet og godkjent.

Lavspenningsdirektivet (2014/35/EU)

Dette direktivet handler om elektrisk sikkerhet, og dekker blant annet:

  • overspenninger
  • transienter (raske høyspenningspulser)
  • isolasjon og berøringssikkerhet

Støykondensatoren er ofte en del av sikkerhetsbarrieren mellom nettspenning og bruker. Spesielt gjelder dette X- og Y-klassifiserte kondensatorer.

Harmoniserte standarder (relevant også i Norge, Sverige og Danmark)

Symaskiner og lignende apparater testes vanligvis mot standarder som:

  • EN 55014-1 / EN 55014-2 (EMI fra husholdningsapparater og motorer)
  • EN 60335-1 (generell sikkerhet for elektriske husholdningsapparater)

Disse standardene forutsetter aktiv støydemping, og testene utføres med støykondensatorene montert. Fjerner man dem, er apparatet per definisjon ikke lenger i samsvar.

Viktig poeng:
Når en reparatør fjerner en støykondensator, har han i praksis endret apparatets konstruksjon. Det er ikke lenger det produktet som opprinnelig var CE-merket, eller Nemko-merket på de eldre maskinene.

Hvordan fungerer en støykondensator – teknisk forklart

En symaskinmotor (spesielt universalmotorer med børster) genererer bla. raske spenningsendringer, gnistdannelse i børstene og høyfrekvente pulser.

Disse pulsene forplanter seg tilbake på strømnettet og stråler ut som elektromagnetisk støy, noe som kan påvirke både apparatet selv og annet utstyr.

Støykondensatorens rolle

En støykondensator fungerer som:

  • en lavimpedansvei for høyfrekvent støy
  • en demper for raske spenningssprang (dv/dt)
  • et filter mellom apparat og strømnett

Avhengig av plassering:

  • X-kondensatorer (mellom fase og nøytral) demper differensiell støy
  • Y-kondensatorer (mot jord/chassis) leder common-mode-støy trygt bort

Disse kondensatorene er sikkerhetsklassifiserte og konstruert for å:

  • feile kontrollert
  • ikke kortslutte mot jord eller nett
  • tåle kontinuerlig nettspenning og transienter

Vanlige “billige” kondensatorer har ikke disse egenskapene.

Hva kan skje hvis støykondensatoren fjernes?

At symaskinen “går rundt” betyr ikke at den er trygg, stabil eller korrekt.

Mulige konsekvenser inkluderer:

1. Økt elektromagnetisk støy

  • Wi-Fi-forstyrrelser
  • problemer med LED-belysning, dimmere, radio
  • støy tilbake på strømnettet som påvirker andre apparater

2. Økt slitasje og feil i maskinen

  • mer gnistdannelse i motor
  • høyere elektrisk stress på brytere, triacer og elektronikk
  • kortere levetid på komponenter

3. Sikkerhetsrisiko

  • høyere overspenninger internt i maskinen
  • større risiko ved feil i motor eller nett
  • tap av definert returvei for støystrømmer

4. Juridisk og faglig ansvar

  • maskinen er ikke lenger i samsvar med CE-, eller Nemko-grunnlaget
  • reparatøren har gjort en konstruksjonsendring
  • ansvar ved skade kan i verste fall falle på den som utførte “reparasjonen”

“Den fungerer jo uten...” er ikke et teknisk argument

At en maskin tilsynelatende fungerer uten en støykondensator, er overhodet ikke et bevis på at det er verken riktig, trygt, lovlig eller fagmessig utført. Det blir det samme som å påstå at det er greit å kjøre bil uten sikkerhetsbelte, koble bort jordingen eller bruke feil sikring i sikringsskapet. Veldig mye her i verden «fungerer» helt utmerket – helt til den dagen det plutselig ikke gjør det lenger.

Min faglige holdning

Å bare fjerne en komponent og si meg fornøyd så lenge maskinen starter, strider imot alt jeg har lært og måten jeg jobber på.

For meg handler ikke elektronikkreparasjon bare om å få ting til å fungere der og da – det handler om driftssikkerhet, kvalitet og langsiktig trygghet. I de tilfellene der jeg faktisk endrer verdien på en komponent eller gjør modifikasjoner i en elektronisk krets, skjer det aldri tilfeldig. Det ligger alltid en grundig, faglig vurdering bak.

Som fagperson har jeg et stort ansvar overfor den som skal bruke utstyret etter at jeg har reparert det. Det er et ansvar jeg tar på dypeste alvor.

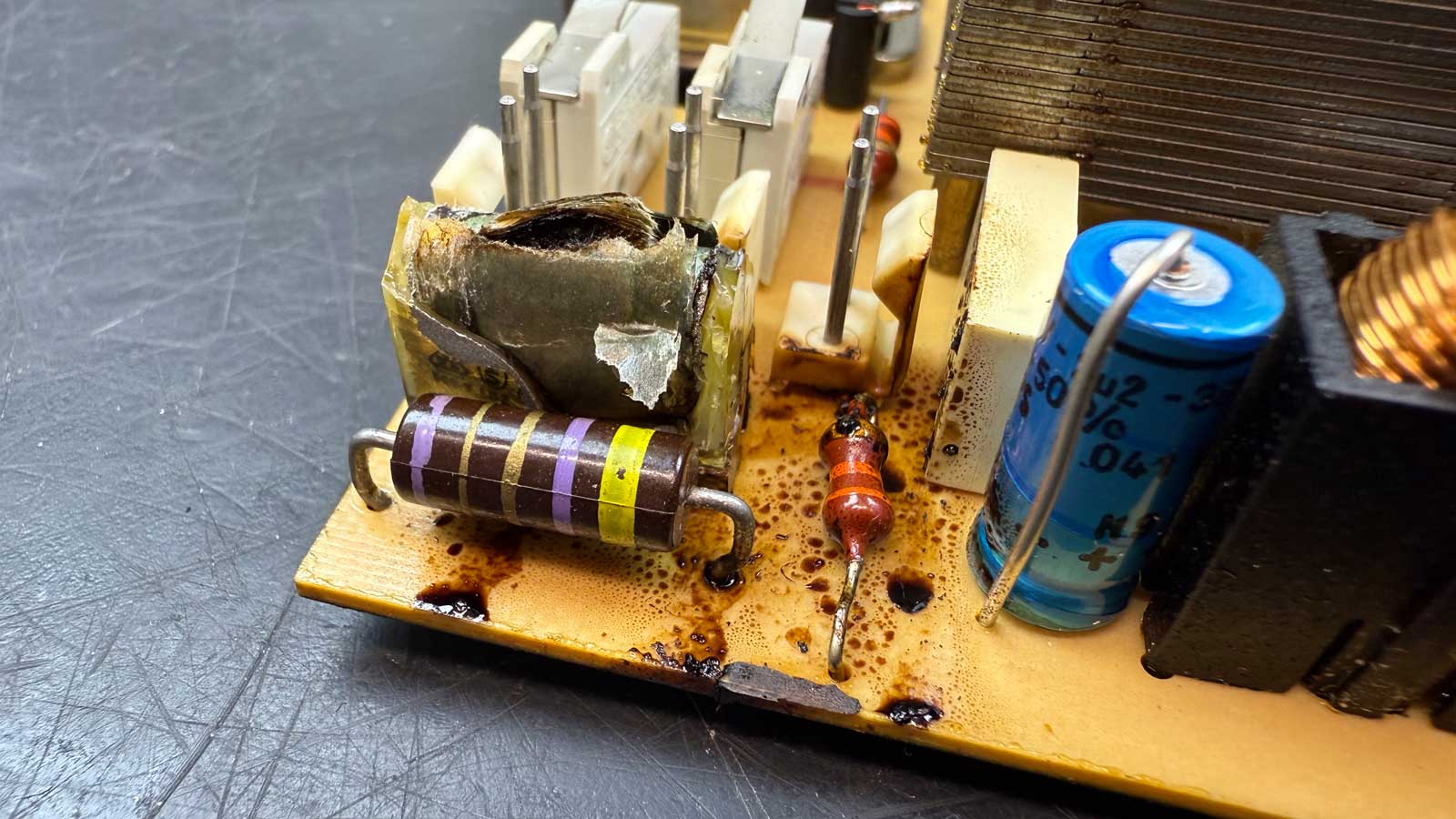

Et konkret eksempel på dette er hvis en støykondensator er defekt: Den skal erstattes med en ny komponent som har samme eller bedre spesifikasjoner – den skal aldri bare fjernes. Å velge minste motstands vei på den måten er etter min mening dårlig fagarbeid, i strid med gjeldende regelverk, og ikke minst respektløst overfor både maskinen og kunden som betaler for en trygg reparasjon.

- Theodor Bastberget
